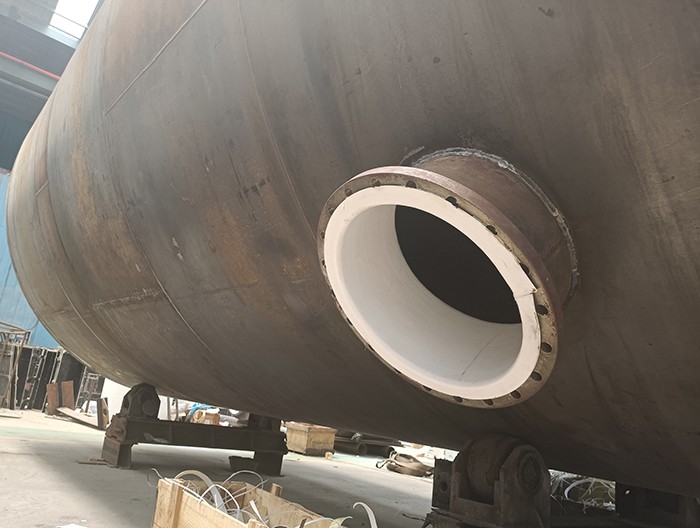

襯氟儲罐

四氟簡介

1）聚四氟乙烯的國內俗稱或簡稱：PTFE、F4、四氟、聚四氟、四氟乙烯、鐵氟龍、

特氟龍等。聚四氟乙烯（英文縮寫為Teflon或PTFE、F4），因應用廣泛及在塑料中耐

腐蝕性好被人們稱為“塑料王”，中文音譯稱為“鐵氟龍”、“特氟隆”、“特氟

龍”、“特富隆”、“泰氟龍”等等。

2）PTFE具有優良的化學穩定性、耐腐蝕性（是當今世界上耐腐蝕性能優良材料之一，

除熔融金屬鈉和液氟外，能耐其它一切化學藥品，在王水中煮沸也不起變化；

3）襯氟產品廣泛應用于各種需要抗酸堿和有機溶劑的工況）、密封性、高潤滑不

粘性、電絕緣性和良好的抗老化性、耐溫跨度大。

襯氟工藝

（1）工藝要求：執行標準：HG20536-93按照先進工藝：蒸汽打壓抽真空操作.

（2）技術要求：

①四氟板材須符合ZBG33002規定。

②四氟板材密度宜選用≥2.16g/cm3，且不允許有雜質。

③四氟板材的完好性實驗。電壓應≥15KV，探頭緩緩移動，速度≤100mm/s。

④四氟板材的鈉化處理。

⑤襯里厚度：3mm；

（3）儲罐的內表面加工時將遵循以下幾個步驟：

a.依據工藝節點圖在儲罐外壁焊接“真空嘴”；

b.去除設備內部毛刺，并將角焊縫和機構棱角處進行R5的倒圓角處理；

c.儲罐內部進行噴砂處理，噴砂一定要用鐵砂來噴，噴砂除銹等級需滿足Sa3.0等級要

求；

d.分別在聚四氟乙烯板和儲罐內金屬壁板上刷施敏打硬膠水，要求滾膠面積高，確

保厚薄一致，涂膠不少于四遍，每次滾涂要在上次干燥后方能繼續滾涂；

注：涂刷膠水前應把活化面的灰塵清理干凈并放置在無灰塵、沒有污染的專用地點。

e.真空貼板：采用外部抽真空的方式，固定好聚四氟乙烯板材，板材周邊全方面密封，同

時將外部“真空嘴”連接真空設備，將板材與設備之間的空氣抽光；并適當加溫以固定

四氟板。

f.修邊處理：用專用刀具將兩塊聚四氟乙烯板搭接處，修整出“V”字形坡口，便于PFA

焊接。

g.在焊接前，先用丙酮溶液將焊條擦洗干凈，再將坡口兩端用刀具刮掉表面的灰塵，隨

后用熱風焊接設備，將5mm圓焊條焊接，焊接完鏟平后；

h.對焊接質量進行25Kv電火花試驗；

i.檢驗合格后，再用14mm寬焊帶進行二次焊接。

j.再次對焊接質量進行25Kv電火花試驗；

k.所有焊接完成以后，進行設備內部蒸汽打壓，溫度120℃，2公斤壓力，內部防腐層要

保持5小時蒸汽保壓/直至停車?yán)鋮s到常溫。
